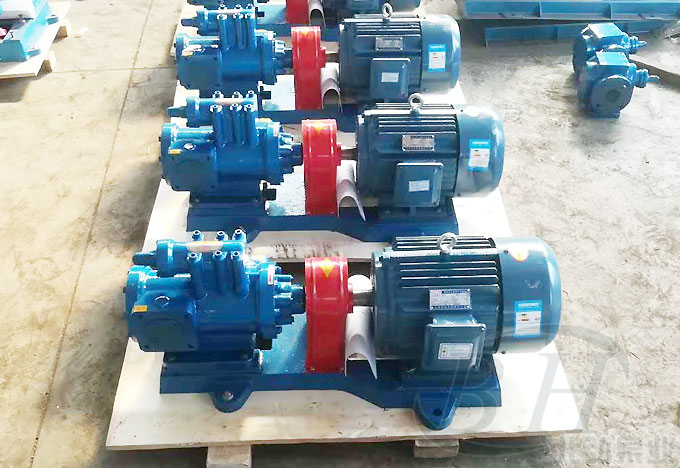

3G42×4-46三螺桿泵

  • 產品簡介： 泊頭市北弘泵業制造有限公司的3G42×4-46三螺桿泵久經市場考察,質量過關,為您解決3G螺桿泵選型安裝問題.歡迎來電咨詢0317-8285333.
  • 咨詢熱線：13931762407

  • 產品詳情

3G42×4-46三螺桿泵

概述

3G42×4-46三螺桿泵是根據市場需求，專門為潤滑設備開發的一種體積小、噪音低、效率高、壽命長的潤滑油輸送產品，按照GB/T10886-2002設計生產。是由一根主動螺桿和二根從動螺桿相互嚙合固定于襯套內，螺桿型面由雙頭擺線和圓弧齒形組成，螺桿副和襯套安裝在泵體內。當主動螺桿在原動機帶動下旋轉，由主、從動螺桿在一定嚙合螺旋面長度下形成密封腔，從動螺桿因螺旋面兩邊的壓力差，被輸送液體介質推動而旋轉，此時輸送液體進入泵吸口后沿軸向均勻連續的進入密封腔內，并平穩、無攪動的從泵吸入腔到達排出腔，從而達到輸送液體介質的功能。


3G42×4-46三螺桿泵結構特點：
一般采用機械密封（特殊要求，可選用磁力驅動，零泄露結構）。泵通過爪型聯軸器由電動機驅動。從主軸外伸端向泵看，為順時針旋轉。

3G42×4-46三螺桿泵應用領域：
3G42×4-46三螺桿泵主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。

3G42×4-46三螺桿泵產品概述：

主、從螺桿16MnCrS5,40Cr,45,38CrMoAL
泵體：HT200,QT450-10,ZCuSn10Pl,ZG270-500

3G型三螺桿泵性能范圍：

用來輸送溫度≤150℃、
粘度5-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。
適用壓力范圍：0.6-2.5Mpa;
適用流量范圍：0.6-123m3/h。

3G型三螺桿泵產品優點：

(1)介質為直線連續輸送，無攪拌，無脈動；
(2)振動小，噪音低；
(3)壓力高、效率高；
(4)結構簡單，拆裝方便；
(5)體積小重量輕；
(6)磨損輕微，壽命長

3G型三螺桿泵型號說明：

例：3G25×4-46
3G：三螺桿泵
25：螺桿外徑25mm
4：螺桿螺距數目4個
46：螺桿的螺旋角46°
R：重質燃油
r：輕質燃油
W：高溫加熱油
N：高粘油料

3G型通用螺桿泵按泵的用途分類共分為5個系列

系列代號 主要用途 性能范圍
流量 m3/h 壓力 MPa
3G 輸送3-20oE潤滑油,溫度≤80℃ 0.6-570 2.5
3Gr 輸送3-50oE重質燃油，溫度≤120℃ 0.6-570 2.5
3Gr 輸送1.2-5oE輕質燃油,溫度≤120℃ 0.6-570 1.6
3GW 輸送高溫加熱燃油,溫度≤150℃ 0.6-363 1.6
3GN 輸送100oE高粘度油料,溫度≤80℃ 0.6-636 2.5

3G三螺桿泵參數表

型號 排出壓力P MPa 流量Q 轉速n r/min 必需汽蝕余量rm 效率η% 電動機
m3/h L/min 功率kw 型號
25×4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
2.5 1.6 26 69 3 Y100L-2
30×4-46 1.0 1.6 26 1450 4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
1.0 3.6 60 2900 5 60 2.2 Y90L-2
2.5 3.2 53 69 4 Y112M-2
36×4-46 1.0 2.8 46 1450 4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
1.0 6.5 108 2900 5 60.5 4 Y112M-2
2.5 6 100 72 7.5 Y132S2-2
42×4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1.0 10.5 175 2900 5.5 61 5.5 Y132S1-2
2.5 10 166 72 15 Y160M2-2
45×4-46 1.0 6.3 106 1450 5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1.0 13.5 225 2900 5.5 60 7.5 Y132S2-2
2.5 13 217 75 15 Y160M2-2
60×4-46 1.0 15.5 255 1450 5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1.0 32 533 2900 5.5 63 18.5 Y160L-2
2.5 31.5 525 77 37 Y200L2-2
70×2-46 0.6 24 400 1450 5 71 7.5 Y132M-4
1.0 23.5 390 75 11 Y160M-4
1.6 22.5 370 76 15 Y160L-4
70×4-46 1.0 24.5 408 1450 5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
80×2-46 0.6 36.5 608 1450 5 72 11 Y160M-4
1.0 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
80×4-46 1.0 37 617 1450 5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100×2-46 0.6 72.5 1208 1450 5 73 22 Y180L-4
1.0 71 1183 77 37 Y225S-4
1.6 60.5 1158 79 45 Y225M-4
100×4-46 1.0 72.5 1208 1450 5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
S100×3-27 0.6 72 1196 1450 6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120×3-27 0.8 123 2055 1450 6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4
